PEV系列液壓顎式破碎機

[ 時間:2020-12-25 16:56:21 ]
PEV系列液壓顎式破碎機


  PEV系列液壓顎式破碎機產品簡介:

  PVE系列液壓顎式破碎機產品它具有自動化液壓設計,調節更加方便快捷,操作更加簡單易行等特點。PEV液壓顎式破碎機進料口大,破碎腔深長,主要用于粗碎。機體經熱處理后完全除去了焊接殘余應力,機體特別堅固;活動部位的平衡配重振動小、噪聲低;偏心軸采用鉻鉬鋼材質,經精密加工,具有高韌性及耐沖擊;采用重荷型滾筒軸承,重負荷下仍可平順運轉;液壓操作,間隙調整方便迅速,可以快速而有效破碎各種石礦。

  應用范圍:砂石料場、礦山開采破碎、石料開采破碎、混凝土攪拌站等等。

  適用物料:砂石料場、礦山開采破碎、石料開采破碎、混凝土攪拌站等等。河卵石、鵝卵石、花崗巖、玄武巖、鐵礦石、大理石、頁巖、石灰石、石英石、建筑垃圾等等。

  PEV系列液壓顎式破碎機工作原理:

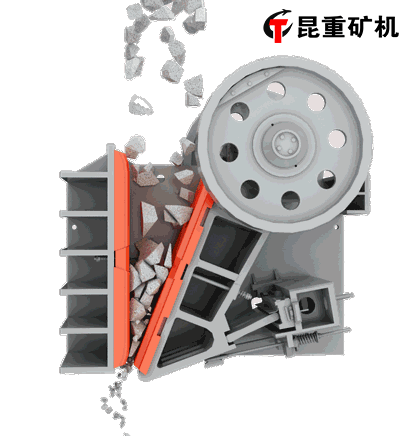

  液壓顎式破碎機工作時,破碎塊狀物由液壓顎式破碎機的破碎腔上端(即進料口)進入,經動顎破碎后由破碎腔下端(出料口)排出。動顎的咬嚼動作由傳動部分帶動偏心軸轉動而產生。偏心軸作為四連桿機構的曲柄帶動作為連桿的動顎,并由此帶動作為搖桿的肘板作擺動,動顎在兩端的制約中做有利于破碎及排料的復雜擺動。

  液壓顎式破碎機的液壓系統是機器的過載保護裝置,它以可縮性肘板支承油缸實現破碎機在超負荷狀態下作規避動作。液壓站提供的高壓油由進油口進入油缸高壓腔,迫使油缸活塞處于極限伸出位置,活塞通過肘板座支承肘板。正常破碎作業狀態下,液壓系統既定的油壓足以使活塞為肘板提供穩定的支承;當顎口咬嚼到不可破碎的物料時,肘板通過活塞將峰荷傳到油液系統中,使油壓迅速升高到設定值以上,系統中的壓力變送器立即發出訊號,打開油缸通往油箱的通路,油缸后腔卸壓,動顎將在自重及彈簧拉拽下張大排料口,吐出不可破碎物,此即“過鐵”。排障動作完成后,隔斷油缸與油箱的通路,打通油源通往油缸的回路,則動顎在壓力油的推動下,恢復至原定的開口尺寸,機器又自動進入破碎作業狀態。

  PEV系列液壓顎式破碎機產品優勢:

  1、對稱的V型破碎腔,使進料口尺寸、產量和破碎比實現增大,比傳統破碎機產量提高了30%以上。

  2、整體式軸承座、更大規格軸承、調質合金主軸的選用,使破碎機具有更大的承載能力和更長的使用壽命。

  3、排料口采用“楔塊調整裝置”,調整更簡單、可靠。

  4、電機安裝于破碎機機架之上,有效減少破碎機安裝空間,延長V形帶的壽命。

  5、無地腳螺栓安裝方式,設備自帶的橡膠減振塊可有效吸收設備振動,降低傳給基礎的負荷。

  6、優化的運動學參數與結構設計的完美結合,使設備運行異常平穩。

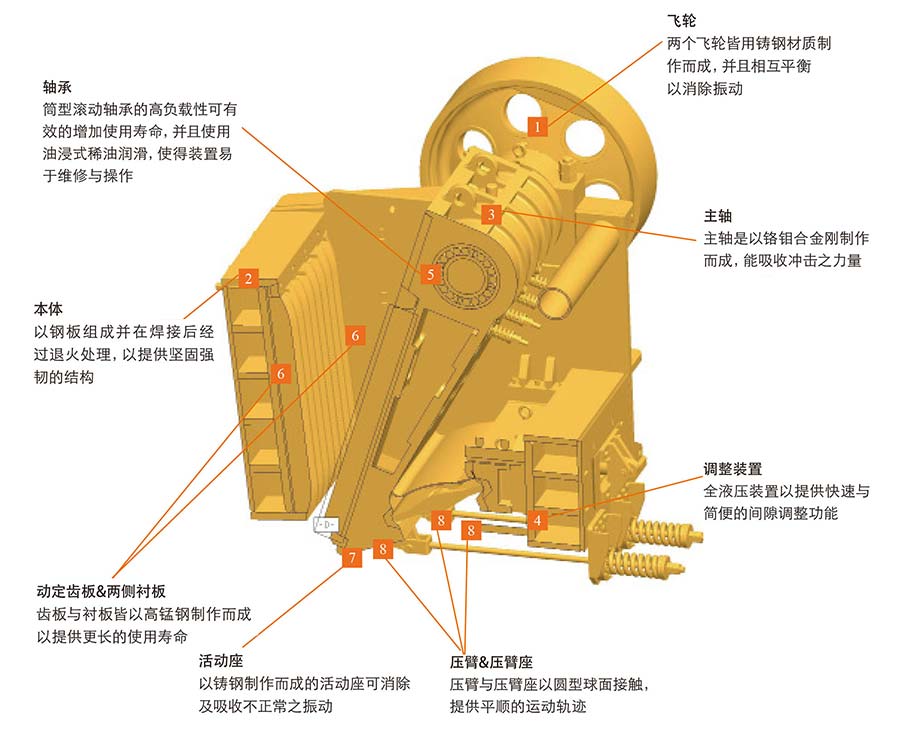

  PEV系列液壓顎式破碎機產品特點:

  1、制造精良的軸承與油封

  液壓顎式破碎機皆搭配進口或同等級軸承,以保證其強度及穩定性,使機器運轉順暢,并采用稀油潤滑,延長軸承使用壽命。

  2、壓臂裝置的安全保護

  液壓顎式破碎機借由活動座前進與后退的動作產生破碎的力量,此活動座懸吊于上方的偏心軸上,底部是以壓臂、壓臂座和壓臂塊固定,為機器提供完全的保護,以防止不可破碎的物體進入破碎室造成機器的損壞,并可使活動座維持一固定的動作角度。

  3、堅固的機架

  主機的機架都是以高強度鋼板及鑄鋼件經二氧化碳?xì)怏w保護焊接而成,經過退火處理,因此在機器運轉的過程中經得起強烈的撞擊。生產過程均經過嚴格的品管,機體內外經鋼珠噴砂表面處理,再涂裝防銹底漆,以保護本體,機器完成前都經過8小時以上的空載運轉測試,油壓系統耐壓測試,確保優秀的品質。

  四、液壓調整

  液壓顎式破碎機配置液壓調整裝置,利用動力油箱及液壓缸和其他組成零件,可輕易簡單的改變出料口設定,縮短調整的實效,并且能精確的符合需求的粒度標準。

  五、大比例的破碎量

  液壓顎式破碎機具有大而深的破碎室,且設計的破碎角度為銳角,因此可達到非常大比例的破碎率。在某種規格下,單壓臂的破碎機可同時提供粗碎,中碎和細碎的產品需求。



  PEV系列液壓顎式破碎機技術參數:

規格
型號
進料粒度
(毫米)
出料調節
(毫米)
軸轉速
(轉/分)
產量
(噸/時)
電機
(千瓦)
機重
(噸)
外形尺寸
(長××高)
PEV-250×1000 220 25-60 300 10-50 30 7.5 1680×2050×1370
PEV-250×1200 220 25-60 300 25-70 37 8.8 1680×2180×1370
PEV-300×1300 260 30-70 300 30-90 55 13.6 2150×2390×1590
PEV-400×600 360 40-100 275 20-50 30 6.4 2500×1750×1950
PEV-500×750 450 50-100 250 40-120 55 9.3 3100×1980×2290
PEV-600×900 530 65-160 250 80-190 75 14.1 3450×2360×2780
PEV-750×1100 700 80-140 230 120-320 110 22.3 3750×2580×3180
PEV-860×1100 750 80-140 230 150-330 115 27 4870×2850×3170
PEV-900×1200 820 120-240 200 220-480 132 42 4500×2850×3290
PEV-1000×1200 860 120-240 200 220-480 160 45 4700×2930×3460
PEV-1200×1500 1000 150-300 190 400-800 185 73.5 6380×5310×3710
PEV-1500×1800 1300 200-350 180 500-1000 265 87 7460×6240×4250

    備注:

  本網站的產品圖片以及型號、數據、功能、性能、規格參數等僅供參考,以上數據會隨石礦尺寸、性質和工作環境的不同而有所變動,昆重礦機有可能對上述內容進行改進,具體信息請參照產品實物、產品說明書。除非經特殊說明,如有變動恕不另行通知,具體參數以實物為準。本網站中所涉及的數據解釋權均歸昆重礦機所有。
